工业管道的分类

时间：2016-12-04  作者：  点击量：2437

（一）按介质压力分类



（1）按介质压力的分级

在《工业管道工程施工及难收规范 金属管道篇》（GB235 -82)中，将工业管道分类真空管道、低压管道、中压管道、高压管道四级，其分类标准列于表1--1-6 ;

表1--1-6 管道压力的分级

工作压力≥9MPa,且工作温度≥500℃的蒸汽管道可升级为高压管道。



（2）因为真空管道和低压管道在技术要求上除有真空度差别外，其它基本都相同，有时也将这两类合并称为低压管道。而把PN≥10MPa的高压管道中10＜PN≤100者称为高压管道，而把PN＞100MPa的工业管道称为超高压管道，所以，又可将工业管道按介质压力分类如表1-1-7所示

需注意的是管道在介质压力作用下，必须满足以下主要要求：

具有足够的机械强度。管道所用的管子与管路附件，以及接头构造，都必须在介质压力作用下安全可靠。特别是高压管道，不但介质压力高、而且还产生振动，所以高压管道还必须注意防振加固问题。

具有可靠的密封性。保证管子与管路附件以连接接头，在介质压力作用下严密不漏，这就必须正确地选用连接方法和密封材料，并进行合理的施工安装。

（二）按温度分类：

根据管道工作温度不同分为低温、常温、中温和高温管道，其划分标准见表1-1-8。

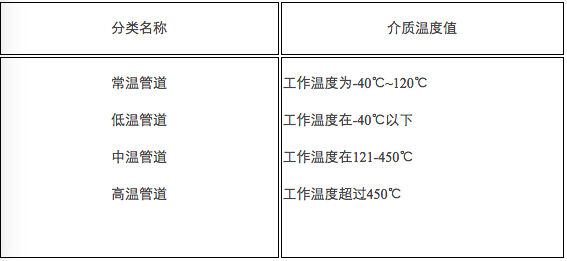

表1-1-8 工业管道按介质温度分类

管道在介质温度作用下，应满足以下主要要求：

1.管材在介质温度的作用下必须稳定可靠 。对于同时承受介质温度的压力作用的管道，必须从耐热性能和机械强度两个方面满足工作条件的要求。

管道在介质温度及外界温度变化作用下，将产生变形，并使管子承受热力的作用。所以，

1.输送热介质的管道，应没有补偿器，以便吸收管子热变形，减少管道热应力。

2.为了减少管壁的热交换和温差应力，输送冷介质和热介质的管道，在一般情况下管道外应设绝热层。





（三）按介质性质分类



1.汽水介质管道

汽水管道包括饱和蒸汽，过热蒸汽，冷，热水。其他惰性气体，不可燃液体及其他气体，如压缩空气、氮气、冷却剂等中性介质的管道，一般也归于该类管道。



2.腐蚀性介质管道

一般以介质每年对材料的腐深度来标志分质对材料的腐蚀程度，称为腐蚀速度，单位用mm/a表示。按照介质对材料的腐蚀速度不同，将介质分为三类：

（1)低（弱）腐蚀性分质：其对材料的腐蚀不超过0.1mm/a;

（2)中腐蚀性介质：其对材料的腐蚀速度为0.1~1.0mm/a;

（3)高（强）腐蚀性介质：其对材料的腐蚀速度超过1.0mm/a.

这里要注意，同一个介质对不同材料的腐蚀速度是不同的。例如，浓度为30%的硝酸，对碳素钢的腐蚀速度超过125mm/a,为高腐蚀性介质，而同样的硝酸对镍铬不锈钢的腐蚀速度仅为0.007mm/s,为低腐蚀性介质。因此，在习惯上若一般泛称低、中、高腐蚀介质时，足以介质对碳素钢的腐蚀程度为基准的。凡是用碳素钢能耐腐蚀的介质均称为低腐蚀性介质。如冷、热水、蒸汽、空气、煤气、常温油品等均属低腐蚀性介质。

3.化学危险品介质管道:

主要包括：

（1）毒性介质管道；

（2）可燃与易燃易爆介质管道；

（3）窒息性、刺激性及易挥发性介质管道。



4.易凝固、易沉淀介质管道

这类管道的介质的特点是粘稠，或在输送过程中有结晶物析出，介质流动容易受阻。



5.粉粒介质管道

多指气力输送管道，输送过程中粉粒易发生沉降，同时粉粒对管壁产生撞击，引起磨损。

不同性质的介质对管道的要求不同，可参见表1-1-9。

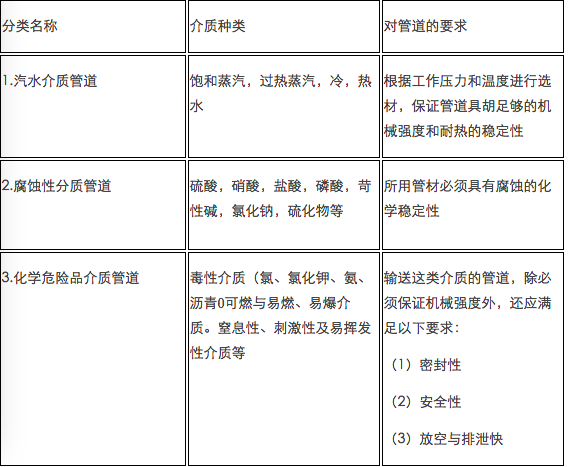

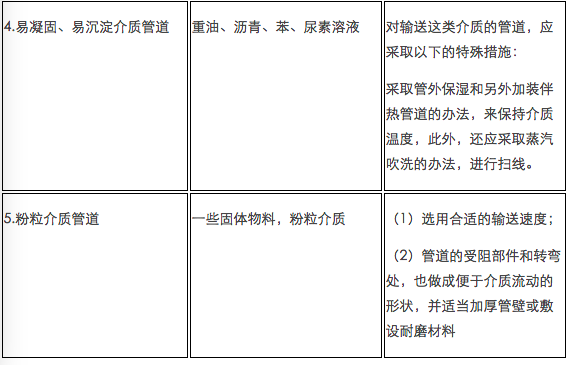

表1-1-9 工业管道按介质性质分类



（四）按管道材质、温度、压力等参数分类



按照GBJ235-82的规定，这种分类如表1-1-10。这是基于对管道工作状态的可靠性和介质的危险性的一种分类方法。共分为五类。

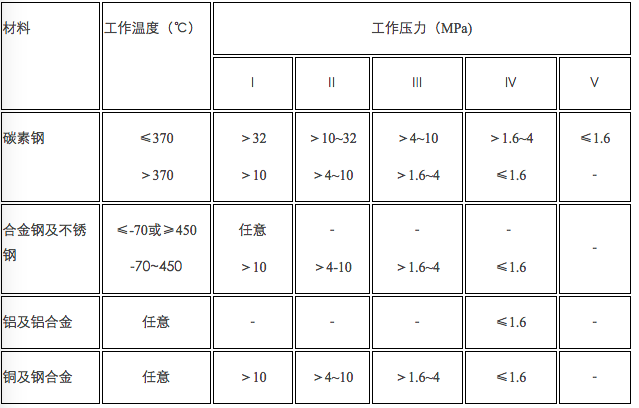

表1-1-10 管道分类（摘自GBJ235-82）
